电液式万能试验机的主要配件有哪些?无锡新路达告诉您

作者: 编辑: 来源: 发布日期: 2017.12.07
信息摘要:
电液伺服系列电液式万能试验机由主机、液压源、控制器及计算机数据处理系统等组成,采用了电液伺服控制系统,能满足负荷、变形、位移的三闭环控制要求…

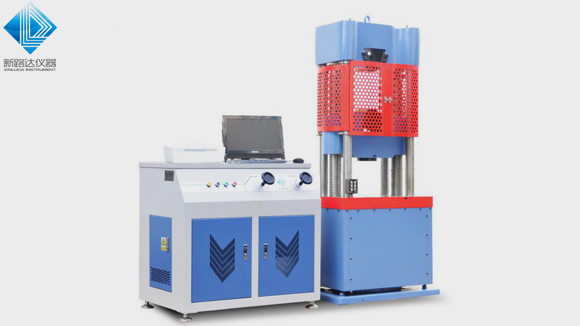

电液伺服系列电液式万能试验机 由主机、液压源、控制器及计算机数据处理系统等组成,采用了电液伺服控制系统,能满足负荷、变形、位移的三闭环控制要求, 并可以按照设定程序平滑切换,满足各种材料试验的要求,试验过程由计算机进行控制、测量、显示、处理并打印,集成度高,使用方便可靠。下面 无锡新路达给您介绍一下电液式万能试验机的主要配件。


1、主机

本试验机的主机是由油缸与活塞、移动横梁与驱动机构、安全装置组成,其工作原理是油泵向工作油缸供油,通过活塞移动,试台上下运动,进行拉伸或压缩等试验。拉伸试验在主机的上钳口座与下钳口座之间进行,压缩和弯曲等试验是在主机的试台和下钳口座之间进行。



2油源柜

油源柜分成测试系统和液压系统。测试系统EHC系列电液伺服测控箱、GS-89数字伺服阀组和TestMaster3.0测控软件组成电液伺服万能试验机测控系统能实现对万能试验机的载荷、位移、变形三闭环控制。液压系统由油箱、油泵、驱动电机、减压阀、数字阀、电磁换向阀、滤油器及油缸、活塞等组成。在压力油的作用下活塞向上移动带动试台和光杆、上钳口座等对试样加荷来完成各种试验。




3、电气系统

本试验机采用三相五线制,主电器及控制回路为380V/50Hz, 电气件装在油源柜左侧。安装时,将电源引接到配电板上,检查无误后,再启动横梁升降电机检查下钳口座的升降动作是否与按扭所示相符。



无锡新路达,专注于大型中端试验机研发、设计、生产、销售一站式服务,拥有15年试验机行业经验,专业工程技术团队,行业前沿技术,率先获得电液式万能试验机0.5级高精度生产许可证书级电液式压力试验机5000KN生产许可证书,咨询热线:0510-85628868



该文章原创于无锡新路达仪器设备有限公司,转载请注明出处。
