  • 电液伺服万能试验机

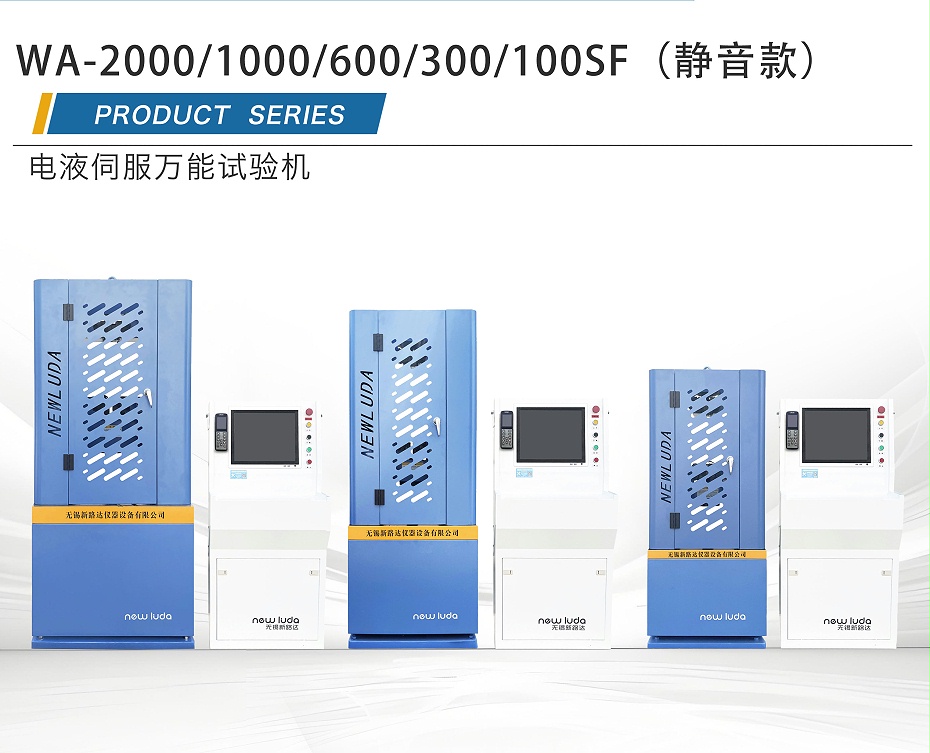

电液伺服万能试验机

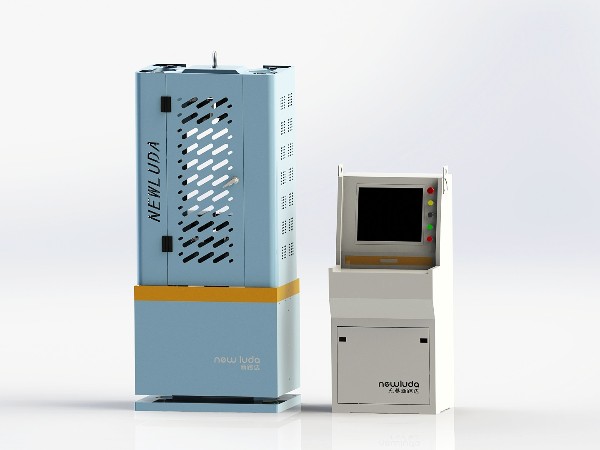

本机型电液伺服万能试验机是采用了液压动力源驱动,电液伺服控制技术,计算机数据采集处理,可实现闭环控制及自动检测的高精度材料试验设备,其由试验主机、油源(液压动力源)、测控系统、试验器具四部分组成,最大试验力1000kN,试验机准确度等级优于1级。

全国热线

0510-85628868

产品简介 / Introduction

WA-1000C

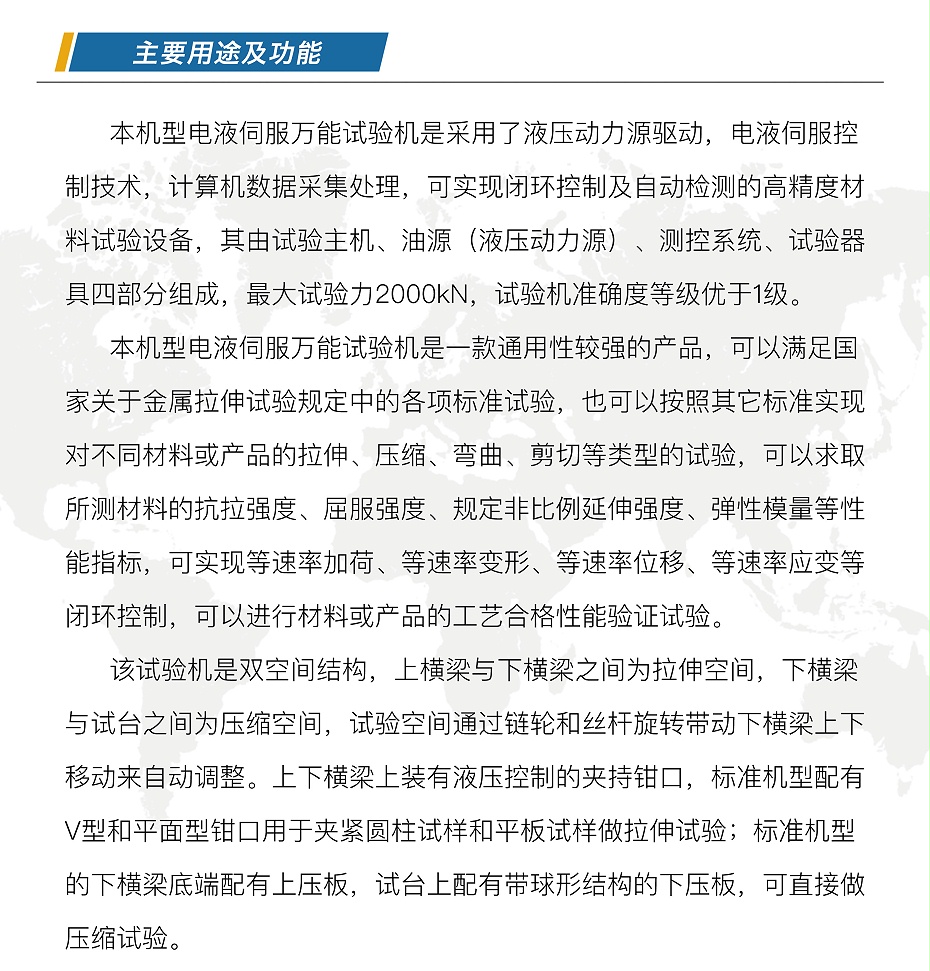

主要功能及用途

  • 1、本机型电液伺服万能试验机是采用了液压动力源驱动,电液伺服控制技术,计算机数据采集处理,可实现闭环控制及自动检测的高精度材料试验设备,其由试验主机、油源(液压动力源)、测控系统、试验器具四部分组成,最大试验力1000kN,试验机准确度等级优于1级。

  • 2、本机型电液伺服万能试验机是一款通用性较强的产品,可以满足国家关于金属拉伸试验规定中的各项标准试验,也可以按照其它标准实现对不同材料或产品的拉伸、压缩、弯曲、剪切等类型的试验,可以求取所测材料的抗拉强度、屈服强度、规定非比例延伸强度、弹性模量等性能指标,可实现等速率加荷、等速率变形、等速率位移、等速率应变等闭环控制,可以进行材料或产品的工艺合格性能验证试验。

  • 3、该试验机是双空间结构,上横梁与下横梁之间为拉伸空间,下横梁与试台之间为压缩空间,试验空间通过链轮和丝杠旋转带动下横梁上下移动来自动调整。上下横梁上装有液压控制的夹持钳口,标准机型配有V型和平面型钳口用于夹紧圆柱试样和平板试样做拉伸试验;标准机型的下横梁底端配有上压板,试台上配有带球形结构的下压板,可直接做压缩试验。

主要技术参数

产品型号 WA-1000C WA-600C WA-300C WA-100C
最大试验力(KN) 1000 600 300 100
测量范围(KN) 0~1000 0~600 0~300 0~100
试验机示值精度 1级(0.5级) 1级(0.5级) 1级(0.5级) 1级(0.5级)
负荷保持时间(s) ≥30 ≥30 ≥30 ≥30
拉伸钳口间最大距离(含活塞行程(mm)
600 600 600 500
压缩试验时上、下压板间的距离(mm)
0~600 0~600 0~600 0~500
弯曲试验时,两支点最大距离(mm)
100~400 100~400 100~350 100~270
拉伸圆试样夹持直径(mm)
φ20~φ60 Φ13~φ40 Φ10~φ32 Φ6~φ22
拉伸扁试样夹持厚度(mm)
0~40 0~15 0~15 0~15
活塞行程(mm) 200 200 150 150
电机功率(kW) 2.5 2.5 2 2
活塞最快上升速度(空载)(mm/min)
80 80 80 100
试验机主机外形尺寸(长×宽×高)(mm) 960×620×2100 850×560×2000 740×460×1900 665×490×1600
测力部分外形尺寸(长×宽×高) (mm) 1000×600×910 1000×600×910 1000×600×910 1000×600×910
主机净重(kg) 2200 1750 1200 600
测力部分净重(kg) 250 250 250 250

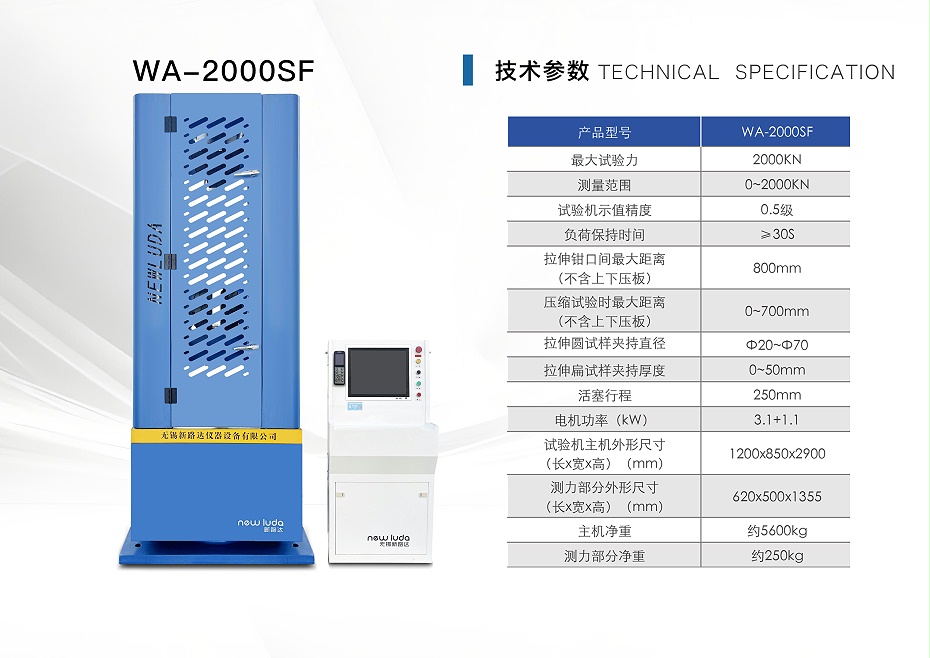

产品型号 WA-2000C
最大试验力(KN) 2000
测量范围 4%-100%F.S.(全量程不分档)
试验机示值精度 1级
试验力示值相对误差 ±1%
试验力示值分辨率(F.S.) 1/200000F.S.(1/300000F.S.)
立柱数 6
立柱间距离 580
最大拉伸空间(mm) 900
最大压缩空间(mm) 750
弯曲试验两支点间距离(mm) 100-600
小圆试样夹持直径(mm) φ20-φ40
大圆试样夹持直径(mm) φ20-φ40
矩形试样夹持厚度(mm) 0-50
位移示值相对误差 ±1%
电机功率(KW) 3.0
主机尺寸(mm) 1200*850*2900
油源柜尺寸(mm) 1000*600*910
主机净重(kg) 5500
